■3733 / 2階層) 　斜面の実際の面積の求め方
□投稿者/ zooky (4回)-(2020/03/11(Wed) 15:42:07)
    ゆうさん
    回答ありがとうございました。
    教えていただたドレイプ（サンドボックス）機能を使用したら、うまく面が貼れました。
    ジオロケーションの航空写真取り込み
    ↓
    ３Ｄの航空写真を表示させ、ロック解除し、隠しジオメトリを表示させる。
    ↓
    面を張りたい範囲の隠しジオメトリを選択して青い状態にする
    ↓
    描画からサンドボックス、等高線からを選択すると、選択範囲に面が貼られる
    ↓
    面が貼られた白い部分をトリプルクリックすると、全体が選択されるので、右クリックで面積を表示させる

    以上でできました。
    大変助かりました。ありがとうございました！

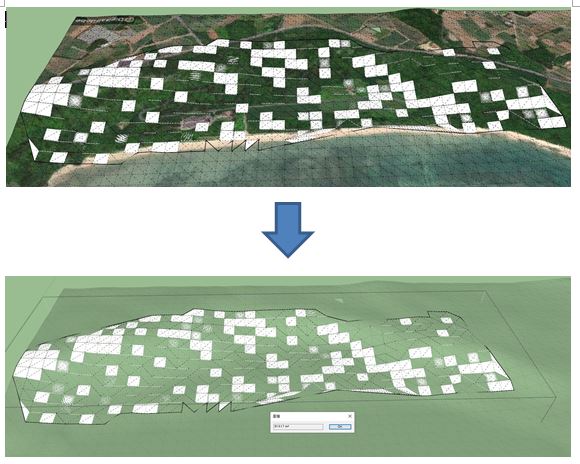

580×464 => 240×192

thankyou.JPG/62KB
記事引用 [メール受信/OFF] 削除キー/

前の記事(元になった記事) 次の記事(この記事の返信)
←Re[1]: 斜面の実際の面積の求め方 /ゆう 返信無し
　
上記関連ツリー

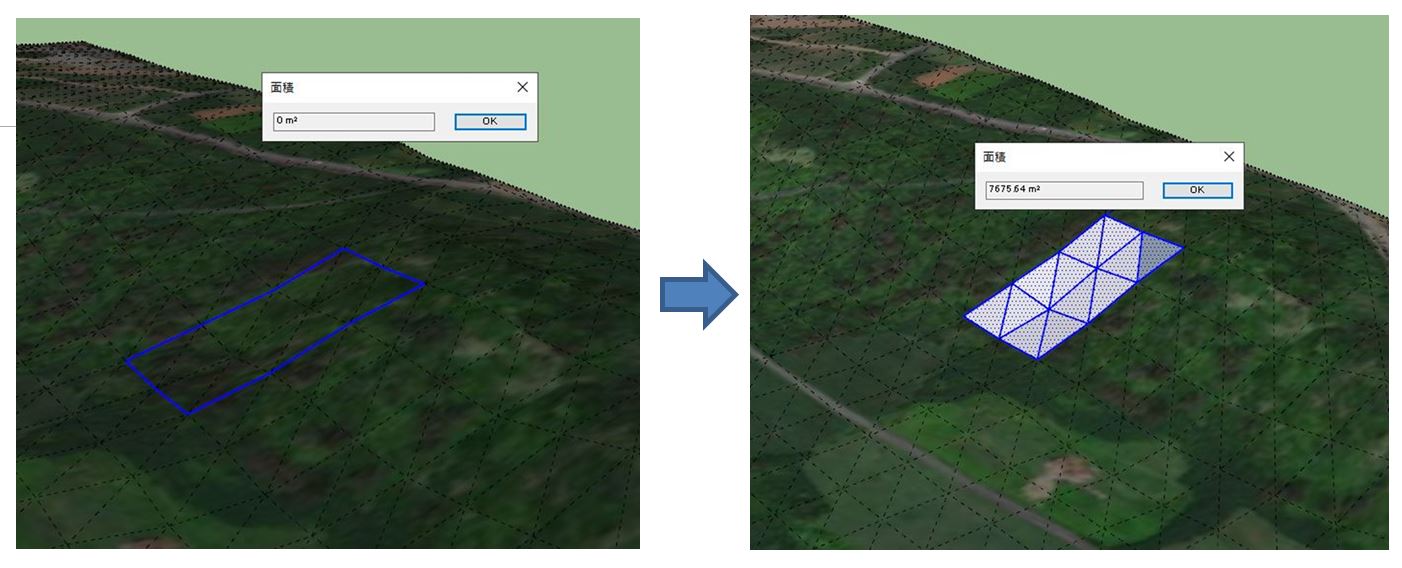

Nomal 斜面の実際の面積の求め方 / zooky (20/03/10(Tue) 16:19) #3729 1583824752.jpg/105KB
