　作り方ご指導下さい

□投稿者/ yasan (277回)-(2013/02/02(Sat) 21:18:57)

2013/02/03(Sun) 15:40:29 編集(投稿者)

>ｽﾄｰﾌﾞ部材の”黒ｽﾃﾝﾚｽﾌﾗｯｼﾝｸﾞ”（写真添付）を・・・
？？写真？？　　無い。

追加：
検索すると下記のようなので、
http://www.honma-seisakusyo.jp/shopdetail/025005000005/
フォローミーで作るには無理が有るような気がします。

それぞれ分解していけば自ずと見えてくると思います。

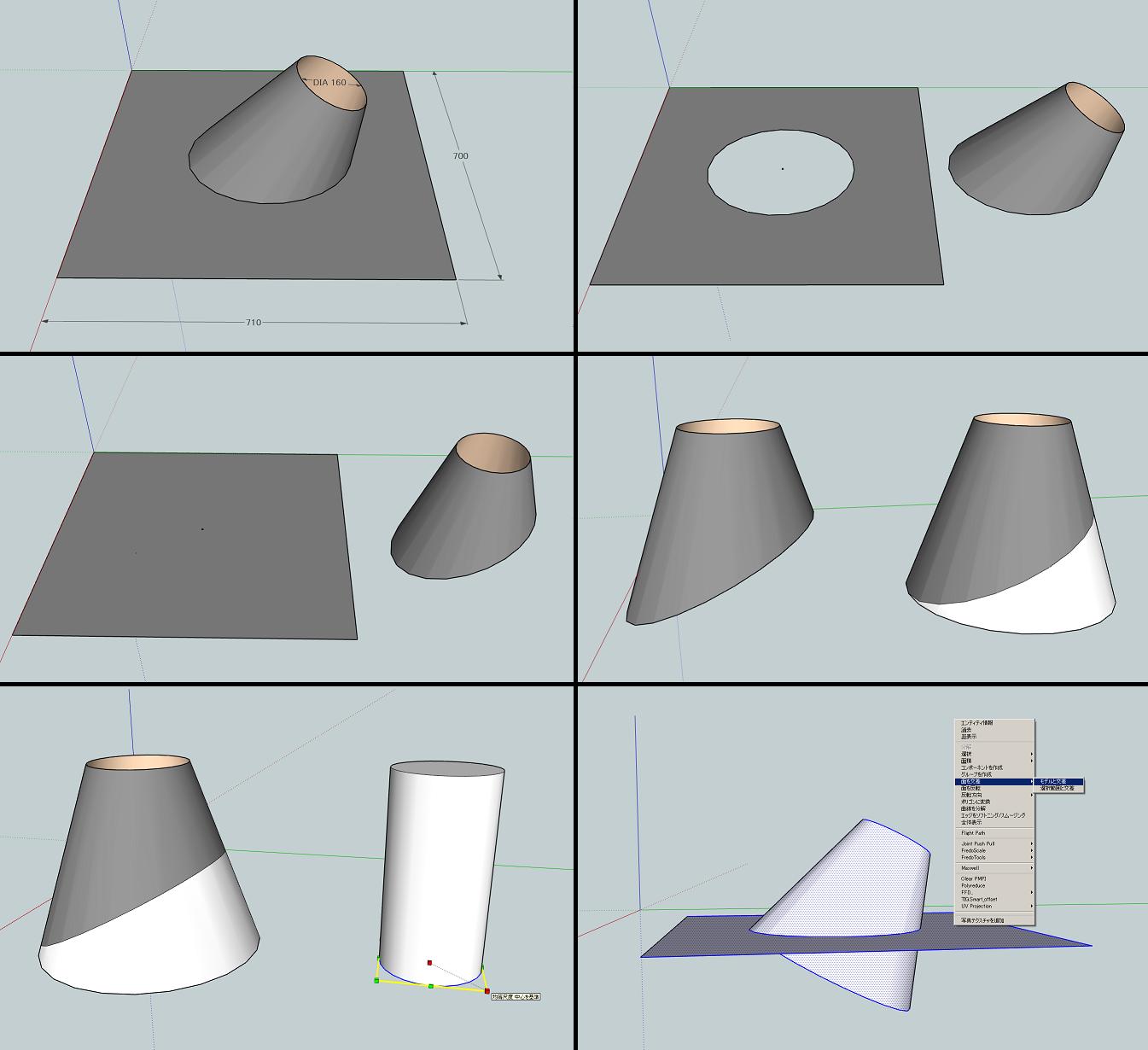

1＿出来上がり
2＿穴の開いた矩形　と　傾いた異径の煙突部分
3＿矩形　と　傾きを直したもの
4＿傾きを直したもの　は　円錐状の一部が欠けたもの
5＿そのものは　円柱　の１面の大きさが変化したもの
と、考えれば簡単に作れると思います。

6＿矩形に傾いたものを配置し、右クリック → 面を交差 → モデルと交差　で、不要箇所を削除する。

1345×1230 => 240×219

1359872908.jpg/106KB
