■3354 / 1階層) 　再考お願いできますでしょうか？
□投稿者/ yasan (278回)-(2013/02/05(Tue) 23:49:48)
    2013/02/05(Tue) 23:59:24 編集(投稿者)

    >写真添付が出来ずｴﾗｰ表示がでたので・・・
    私も画像等を添付する時はほとんどエラーが出ますが、一度戻って再度送信するとだいたいＵＰ出来ます。
    （やっぱり今もエラーが出たので再送信しました）

    >私なりの方法は---JWで作図してから
    CADデータがあれば、楕円形状が分かっているので『それも可』
    のように、ＳＵは色々な方法でモデルを作れますので、『これも一つの方法』です。

    先回のように分解して、こんな形状とあんな形状が交差したらどうなるんだろうか？と考えていきます。

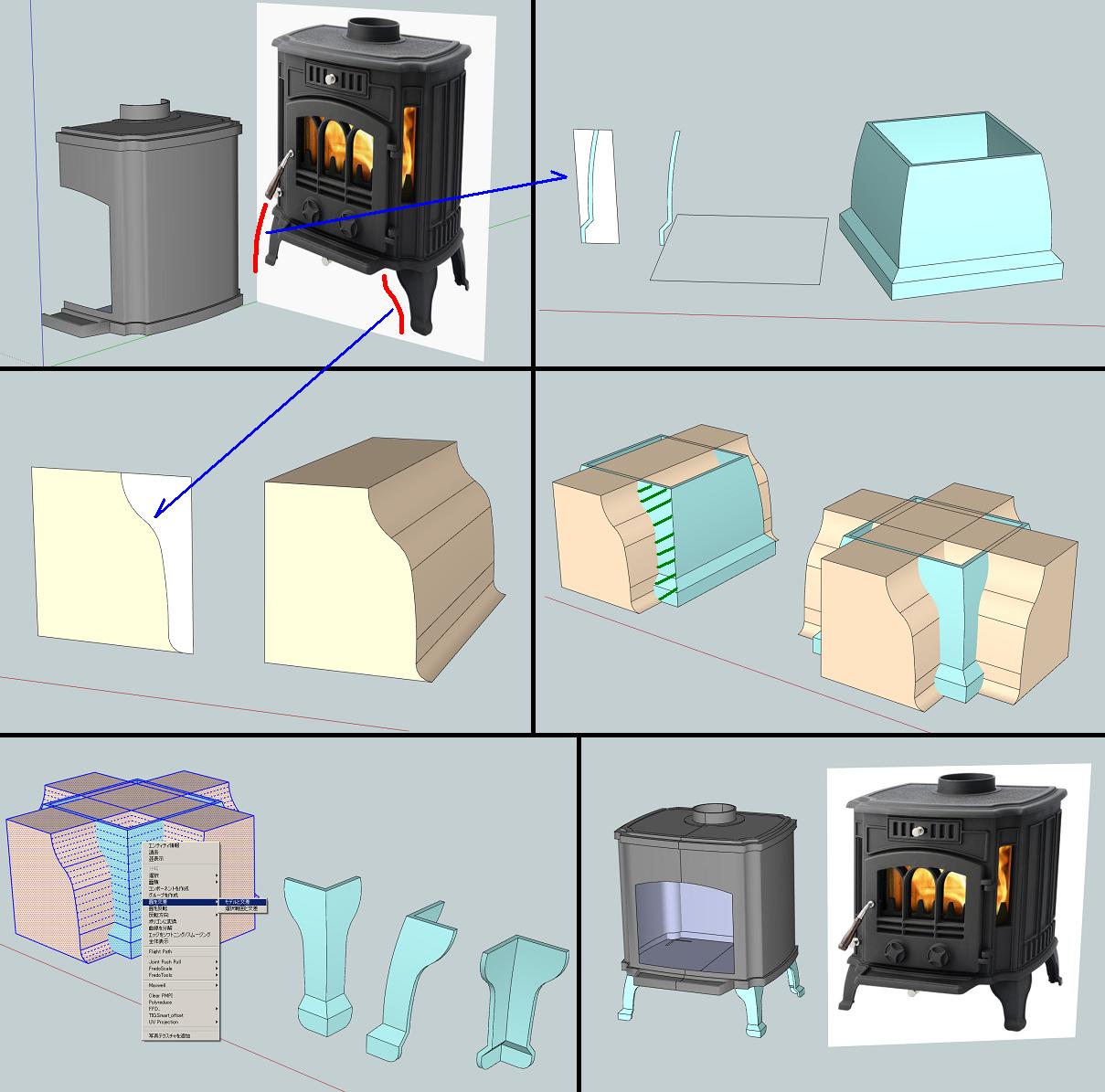

    1＿赤い線の外側と内側のラインを拾う（CADデータから）
    2＿外側のラインで肉厚をつけて描き、これを 矩形 で大好きなフォローミーをする
    3＿内側のラインで描いたものをプッシュプルする
    4＿両者を交差する（一つで緑の裏表を利用しても良いし、二つ交差して一気にやってもOK）
    5＿ここでは一気に、まとめて選択 → 面を交差 → モデルと交差 → 不要面の削除
    6＿コンポーネントやグループ化をして所定の位置へ移動する

    寸法がはっきり分かっていれば添付図のように細くはならないでしょうが、、（笑）
1209×1195 => 240×237

AR-950.JPG/139KB
