■3343 / 1階層)  JWWデータのインポート方法について
□投稿者/ yasan (275回)-(2013/01/26(Sat) 18:15:04)
    お久しぶりです。

    過去ログ #2364 「 JWWからの図面取り込み 」を参照されたかと思います。
    秋天越さんの 『 import_from_2d.lzh 』
    http://akitenh.dip.jp/blog/2006/12/sketchup_2.html
    この1月23日に更新されているようなのでDLして解凍してみたら、import_from_2d.rbファイル だけでした。
    過去の古いものには他に「win32ole.so」「2d2su.bat」「2d2su.vbs」「import_from_2d.txt」も同梱されていましたが、変わっちゃったのかな?

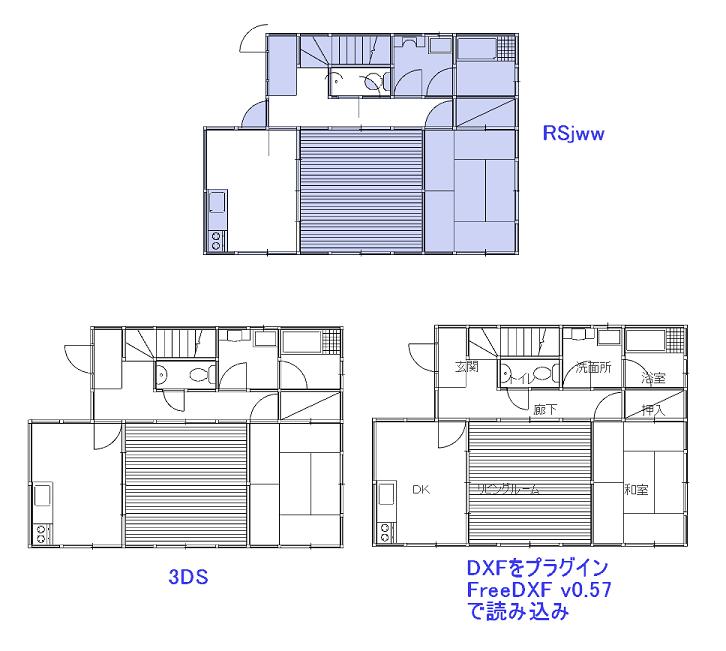

    Hino ADO さんの 『 RSjww 』
    http://hinoado.com/tw/index.html
    SketchUp → プラグイン → RSjww
    こちらも1月2日に更新されています。
    説明も図解で書かれています。

    また、JWW が最新であれば dxf 保存時に 3ds も同時に保存できるので SUのfree版 でもインポートから読み込めます。
    JWWの 設定 → 基本設定 → DXF/SXF/JWC → 3DSデータを同時に出力する にチェック。
    但し、いつものように 日本語のパス は読み込めないので注意して下さい。

    寸法値や文字も読み込みたいときは、Jimさんの Freedxf-0.57.rbz で読み込めます。
     https://sites.google.com/site/jimfoltz/sketchup/my-sketchup-plugins/freedxf
    ただ、読み込まれるとサイズがインチサイズになっているので『縮尺』で寸法を縮小してやる必要があります。
726×651 => 240×215

/53KB
