ラスター・ベクターデーターの変換ソフトMonkeyUの解説

著作権者  H.Takada.

最新バージョンScanBmp MonkeyUversion 6.02b

最新バージョンは、転載禁止・配布禁止・手渡し禁止・ 講習会等での利用禁止
営利目的での利用禁止・商用利用禁止となっておりますので、
ベクターサイトにおいてダウンロードしてください。

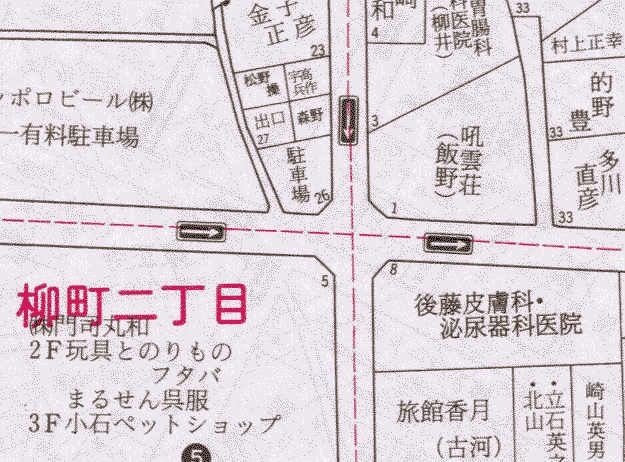

住宅地図等をスキャナーで地図を読み込みます。

画像処理ソフトを使って2階調にします。
その時、画面上のゴミ(余分な線や点など)も取っておきましょう。
BMPデーターで保存しておきます。

BMP2MONO・32ビット版
このソフトを使うとBMPデーターを黒白に美しく変換する事が出来ます。ソフト・32ビット版

BMP2MONO・16ビット版
BMPデーターを黒白に美しく変換するソフト・16ビット版

scbmk.lzhはLHAの圧縮ファイルになっています。
Lhasaなど解凍ソフトを使って解凍します。何というフォルダーに解凍されたか確認しておいてください。

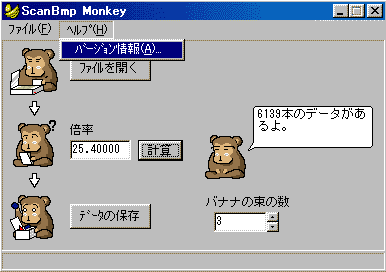

解凍されたフォルダーに有るScanBmpM.exeをダブルクリックしてMonkeyを起動します。
ScanBmpM.exeを右クリックすると<ショートカットキーの作成>が有りますので、ショートカットキーの作成をしてディスクトップに移動しておきましょう。

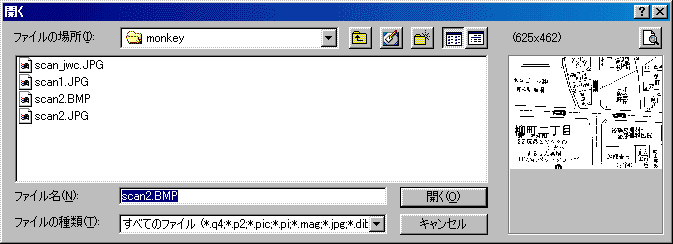

<ファイルを開>をクリックする。
BMPデーターを選択する。

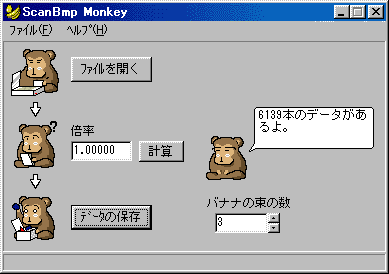

ファイルを選択すると読み込みと同時にデーターの変換が始まります。

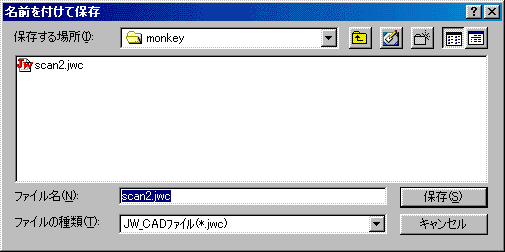

<データーの保存>をクリックします。 ファイルの種類でJWC、DXF、txtを選択します。
選択された拡張子の種類で保存さます。JW_CADをお使いの方はJWCを選択してください。

<保存が終了しました>のOKをクリックして完了します。

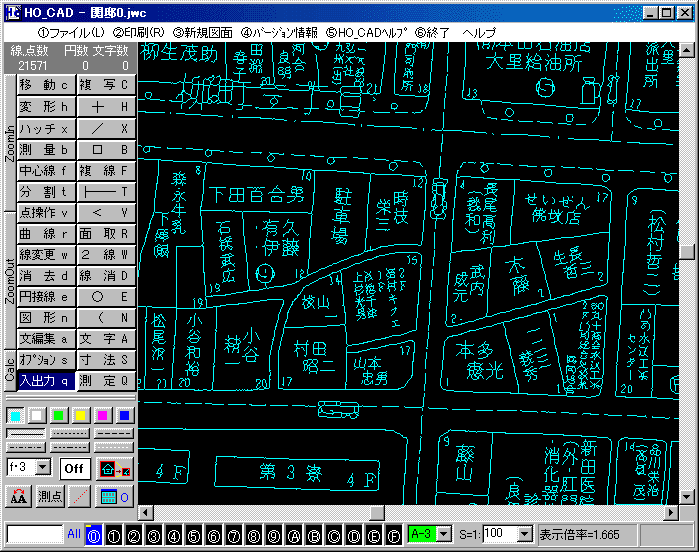

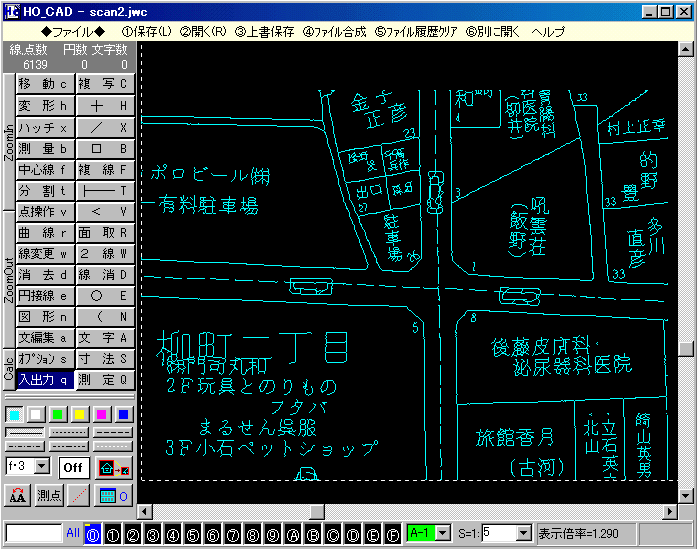

保存したJWCファイルをHO_CADで読み込んでみました。もちろん、JW_CADでも読み込めます。
多少のギザギザはあるものの以前のScanBMPと比較すると格段に進化しています。
附近見取り図など十分業務に耐えられる仕上がりになっていると思います。





BMPデーターの状態が不明確だと変換後の文字などがつぶれてしまいます。


旧タイプのScan BMP Monkey
超人気!画像をJW_CADデーターに変換

BMP2MONO・32ビット版
BMPデーターを黒白に美しく変換するソフト・32ビット版

BMP2MONO・16ビット版
BMPデーターを黒白に美しく変換するソフト・16ビット版

BMP2MONO作者:野口博司さんのホームページです

JtoBversion 2.03b
JWCファイルをBMPファイルに変換するソフトです。

ScanBmp β版version 4.20
ビットマップデータを座標データ(JWC,DXF,TXT)に変換するソフトです。

JW_Cad Susie Plug-inversion 1.04
JW_cadで作られた図面内容を見るためのSusieプラグインです。

DXF Susie Plug-inversion 0.03
DXFの図面内容を見るためのSusieプラグインです。

JW-LISTversion 0.00β
ディスク内のjw_cadの図形・図面データを一覧印刷するためのソフトです。

CAD用アイコン version 2.01a
CAD用のアイコンです。配布・転載・編集は可です。ご自由にお使い下さい(^_^)


BMPデーター、変換後のJWCデーターです。
lhasa016 解凍ソフト<ラサ>です。
解凍ソフト<ラサ>の使い方です。解凍ソフト<+Lhaca>のダウンロードと使い方です。
