ソフ　ト　名	■外部変形－図形「ハッチ」発展系 04【zukei_hatch04.lzh】
作　　　　者	■神無月さん,牛渡さん,MT_さん,古川さん,marusanさん,ＫＯＮさん,Ritoさん,金桜さん,giriさん,－－－siegelさん（総合プロデュース）
サイ　ト　名	■siegel's『間』
U　　R　　L	■http://homepage2.nifty.com/siegel/
動作環境	■Jww 4.00以降で、mswin32-rubyの動作する環境

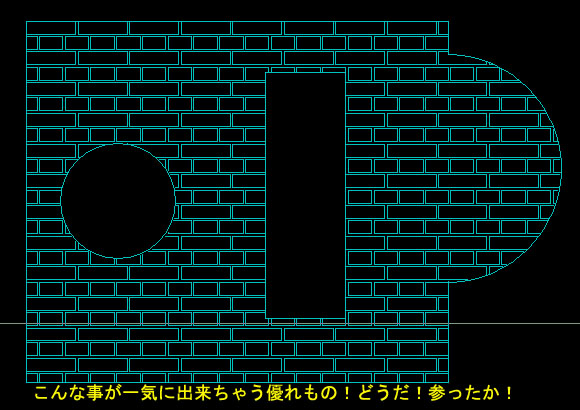

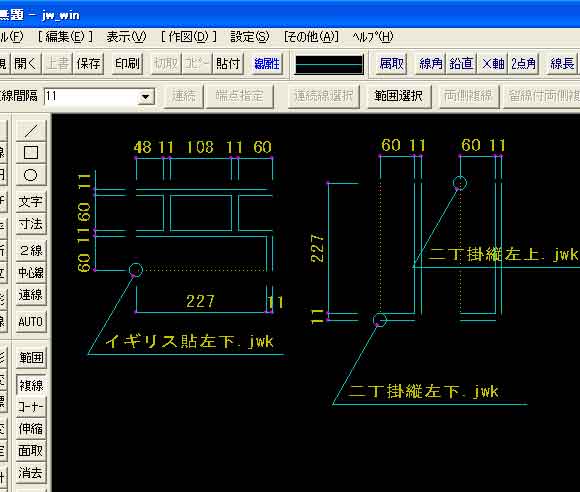

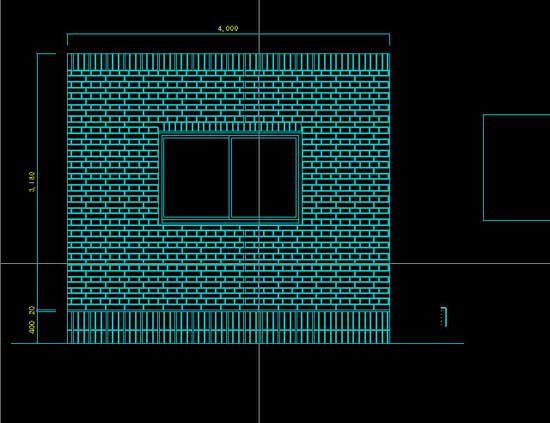

ソフト説明	■図形データー（jwk）を使って自動でハッチ連続作図　円弧、直線の混在も中抜作図も可能

▽インストール手順・使用方法▽

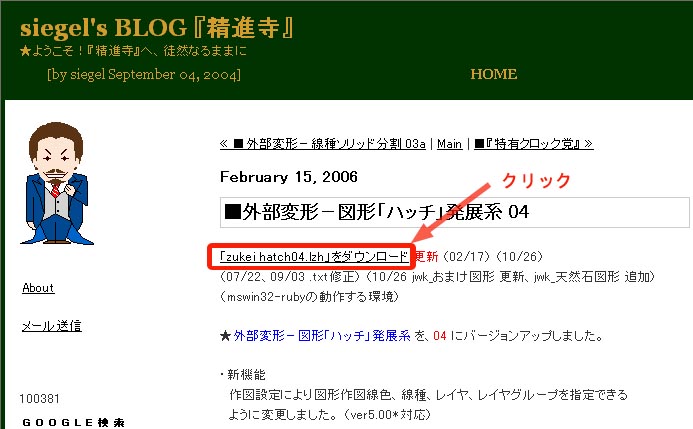

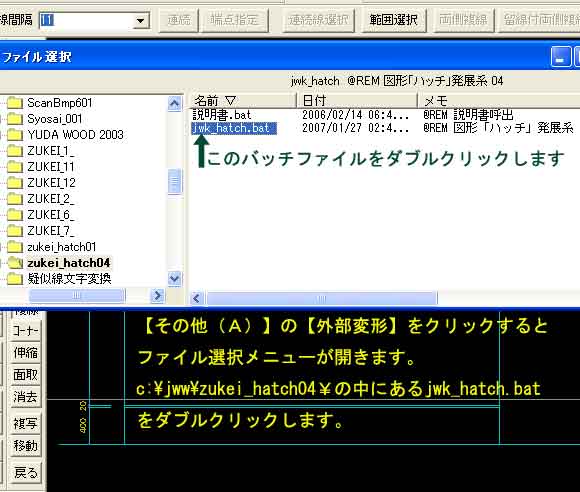

	【zukei_hatch04.lzh】はサイト【siegel's『間』】のブログ【siegel's BLOG 『精進寺』】でダウンロードしてください。ダウンロードしたファイルはＬＨＡで圧縮されていますので、 +Lhacaを使って解凍し、c:\jww\zukei_hatch04\となるように保存してください。

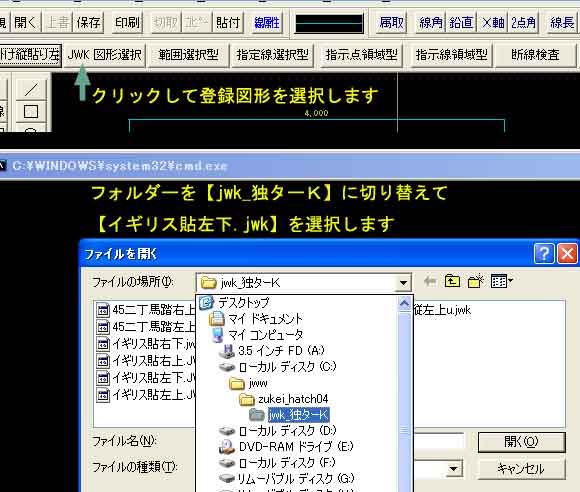

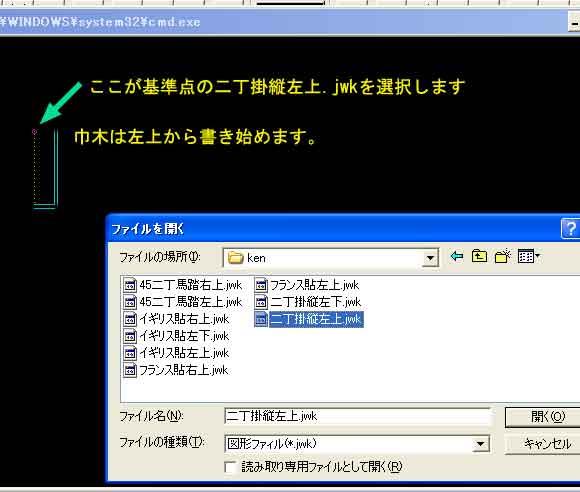

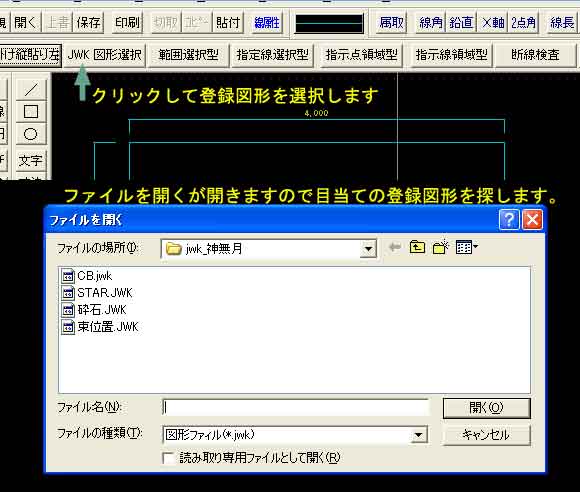

上記のデーターをダウンロードし、解凍してフォルダー【jwk_独ターＫ】をc:\jww\zukei_hatch04￥の中に保存します。ＪＷＷを起動して図形で確認する場合、図形データーはJW_CADのＭＳ－ＤＯＳ版形式の（jwk）ですから、【図形】のファイル選択画面では（jws）ではなく（jwk）に切り替えないと表示されません。
