【Ａ９Converter】を使ってDWG←→DXFデーターの一括変換又はVer一括変換】
アメリカ合衆国の企業が提供している【Ａ９Ｃｏｎｖｅｒｔｅｒフリー版】です。
まずは上記サイトからダウンロードしてインストールを完了してください。

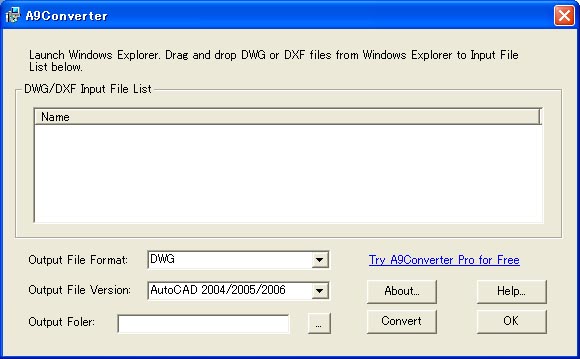

Ａ９Ｃｏｎｖｅｒｔｅｒの初期画面です。

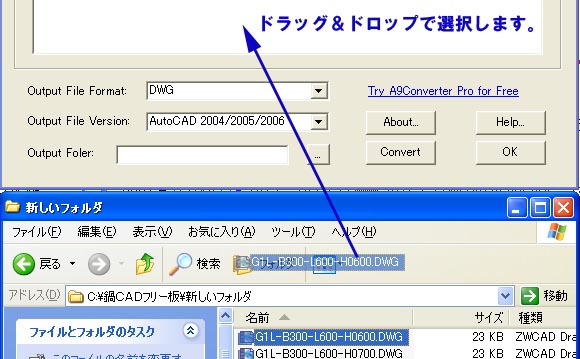

変換したいファイルの読込メニューはありませんのでマイコンピューターを開いて
希望のファイルをドラッグ＆ドロップで選択していきます。

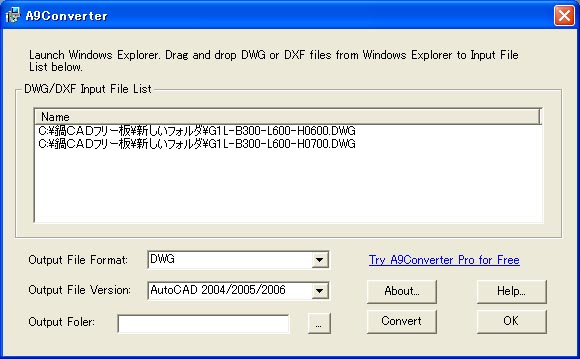

この様にファイルが挿入されます。
まずはVerの変換です。

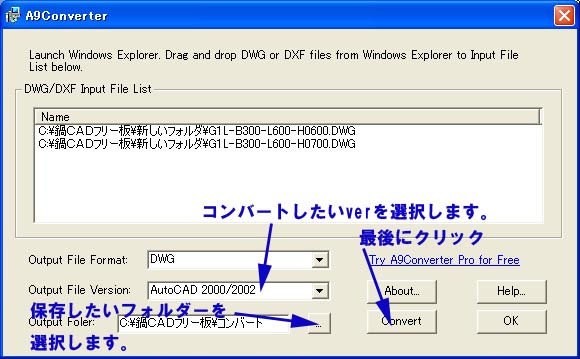

変換したいAUTOCADのバージョンを選択します。
変換後のファイルを保存するフォルダーを選択します。
【Convert】をクリックしたら完了です
次にＤＷＧをＤＸＦに一括変換です。
ＤＷＧデーターをすべて選択して左クリックしたままドラッグしてInput File ListのNameの枠内でドロップします。
Output File FormatをＤＸＦにしておきます。
OutputFile Versionはデーターによって変換がうまくいく場合と行かない場合がありますので色々試してください。
ここではAutoCAD12を選択しました。
Convertキーをクリックすることでこのように変換されます。
H=1000-3000断面図(標準).DXFをJW_CADで立ち上げてみました。
問題なく変換されたようです。
Output File Versionを【AutoCAD14】で変換してみました。
寸法線と数値がずれています。
このような場合は Output File Versionを他のものにして変換すればよいでしょう。
