Nomal レイヤ関係です /tanabota (12/02/17(Fri) 10:39) #2966
Nomal Re[1]: レイヤ関係です /inostar26 (12/02/17(Fri) 12:12) #2968
  └Nomal Re[2]: レイヤ関係です /tanabota (12/02/17(Fri) 13:15) #2969
    ├Nomal Re[3]: レイヤ関係です /digson (12/02/17(Fri) 13:57) #2970
    │└Nomal Re[4]: レイヤ関係です /digson (12/02/17(Fri) 14:11) #2972 LT.jpg/12KB
    │  └Nomal Re[5]: レイヤ関係です /tanabota (12/02/17(Fri) 14:21) #2974
    │    └Nomal Re[6]: レイヤ関係です /digson (12/02/17(Fri) 14:40) #2976 SUC.jpg/75KB
    │      └Nomal Re[7]: レイヤ関係です /tanabota (12/02/17(Fri) 15:39) #2977
    ├Nomal Re[3]: レイヤ関係です /hashik30 (12/02/17(Fri) 14:17) #2973
    │└Nomal Re[4]: レイヤ関係です /tanabota (12/02/17(Fri) 14:35) #2975
    └Nomal Re[3]: レイヤ関係です /inostar26 (12/02/18(Sat) 18:06) #2978


親記事 / ▼[ 2968 ]
■2966 / 親階層)  レイヤ関係です
□投稿者/ tanabota (1回)-(2012/02/17(Fri) 10:39:01)
    初めましてです。

    JWCADの属性取得のように、線や面を選択したら現在のレイヤが選択したものと同じになる。という操作orプラグインっていうのはありませんか?

    教えてください。
[ □ Tree ] 返信/引用返信 [メール受信/OFF] 削除キー/

▲[ 2966 ] / ▼[ 2969 ]
■2968 / 1階層)  Re[1]: レイヤ関係です
□投稿者/ inostar26 (15回)-(2012/02/17(Fri) 12:12:15)
    No2966に返信(tanabotaさんの記事)
    > 初めましてです。
    >
    > JWCADの属性取得のように、線や面を選択したら現在のレイヤが選択したものと同じになる。という操作orプラグインっていうのはありませんか?
    >
    > 教えてください。

    変更統一したい面、線などをアクティブにしておきレイヤ窓から変更(同名レイヤに統一)したいレイヤ名、番号クリック選択でいかがでしょうか。異レイヤアクティブの場合はレイヤ窓が無レイヤ名となっているはずです。
[ 親 2966 / □ Tree ] 返信/引用返信 [メール受信/OFF] 削除キー/

▲[ 2968 ] / ▼[ 2970 ] ▼[ 2973 ] ▼[ 2978 ]
■2969 / 2階層)  Re[2]: レイヤ関係です
□投稿者/ tanabota (2回)-(2012/02/17(Fri) 13:15:01)
    線・面作成後ではなく、作成前にそのレイヤにしてしまうというものです。
    レイヤが
    ◎レイヤ1(壁)
    ○レイヤ2(建具)
    だとします。
    この状態で建具を書くと、書いた建具のレイヤは1(壁)になります。
    書く前にあらかじめ書いてある建具を選択することでレイアが
    ○レイヤ1(壁)
    ◎レイヤ2(建具)
    となるプラグインを探しているのですがどなたかご存知じゃないでしょうか?
[ 親 2966 / □ Tree ] 返信/引用返信 [メール受信/OFF] 削除キー/

▲[ 2969 ] / ▼[ 2972 ]
■2970 / 3階層)  Re[3]: レイヤ関係です
□投稿者/ digson (19回)-(2012/02/17(Fri) 13:57:29)
https://forums.sketchucation.com/viewtopic.php?f=323&t=20949
    2012/02/17(Fri) 14:06:27 編集(投稿者)

    SketcyUcationにある"Layer manager"というプラグインにそのような機能も、含まれていたと思います。(URL参照;要登録)

    私は、あまり必要としないので、ほとんど使用しなかったのですけど。

    追記)
    SketchUP7の方にプラグインが、入っていたので確認してみました。

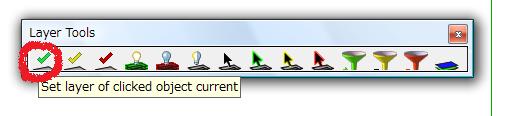

    Layer Toolsツールバーの一番左側のアイコンを使用(添付画像)
[ 親 2966 / □ Tree ] 返信/引用返信 [メール受信/OFF] 削除キー/

▲[ 2970 ] / ▼[ 2974 ]
■2972 / 4階層)  Re[4]: レイヤ関係です
□投稿者/ digson (21回)-(2012/02/17(Fri) 14:11:48)
https://forums.sketchucation.com/viewtopic.php?f=180&t=20949
    2012/02/17(Fri) 14:34:33 編集(投稿者)
    2012/02/17(Fri) 14:16:03 編集(投稿者)

    添付画像が貼れなかったので、改めて画像を添付いたします。
506×116 => 240×55

/12KB
[ 親 2966 / □ Tree ] 返信/引用返信 [メール受信/OFF] 削除キー/

▲[ 2972 ] / ▼[ 2976 ]
■2974 / 5階層)  Re[5]: レイヤ関係です
□投稿者/ tanabota (3回)-(2012/02/17(Fri) 14:21:49)
    ありがとうございます。
    DLしてみようと思います。

    ちなみにこのサイトどうやって登録すればいいですか?(^^;)
[ 親 2966 / □ Tree ] 返信/引用返信 [メール受信/OFF] 削除キー/

▲[ 2974 ] / ▼[ 2977 ]
■2976 / 6階層)  Re[6]: レイヤ関係です
□投稿者/ digson (22回)-(2012/02/17(Fri) 14:40:31)
https://forums.sketchucation.com/viewtopic.php?f=323&t=20949
    2012/02/17(Fri) 14:42:25 編集(投稿者)

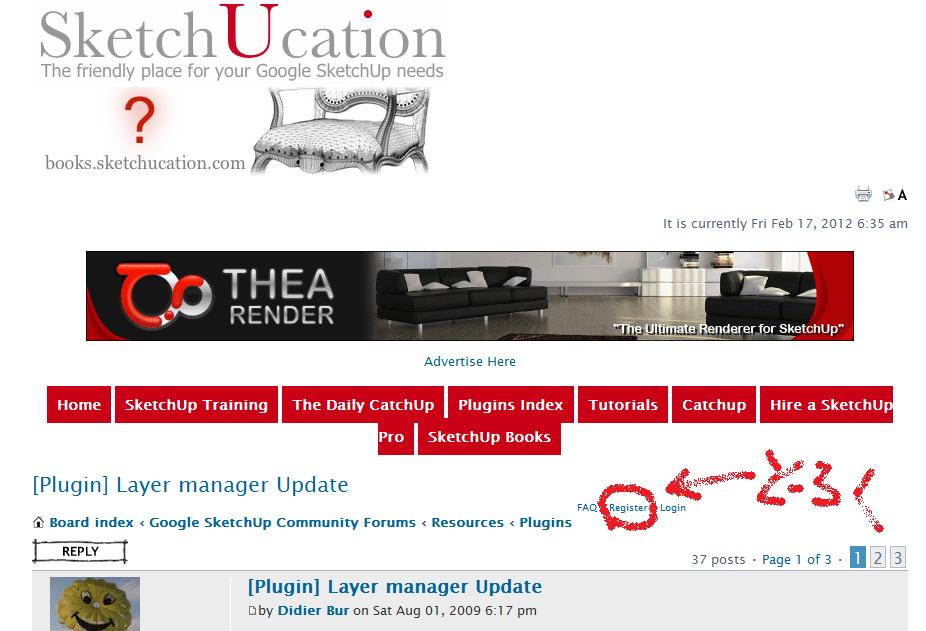

    ごめんなさい、添付画像を貼ったレスのURLが、途中で切れていました。
    URLから飛んだ先から、Registerから登録画面へ行けます。

    ちなみに登録しなくとも読めますが、プラグインのDLはできません。

926×631 => 240×163

/75KB
[ 親 2966 / □ Tree ] 返信/引用返信 [メール受信/OFF] 削除キー/

▲[ 2976 ] / 返信無し
■2977 / 7階層)  Re[7]: レイヤ関係です
□投稿者/ tanabota (5回)-(2012/02/17(Fri) 15:39:34)
    digsonさん、ありがとうございました。
    無事にダウンロード・導入できました。
    まさに探していたものです。

    探していた機能そのものなのですがキー割当てが出来ないのが口惜しい・・・
[ 親 2966 / □ Tree ] 返信/引用返信 [メール受信/OFF] 削除キー/

▲[ 2969 ] / ▼[ 2975 ]
■2973 / 3階層)  Re[3]: レイヤ関係です
□投稿者/ hashik30 (136回)-(2012/02/17(Fri) 14:17:10)
    tanabota さん、こんにちは、

    たとえばレイヤをあらかじめ3個作って
    各レイヤごとに、一つのモデルを置いたとします。(合計3個)

    tanabotaさんの言いたいことは、新たに4つ目のモデルを
    1レイヤに書きたい時、先に作っておいたレイヤ1のモデルを
    選択すると、「書くレイヤ」が1となるプラグインということですよね。

    書く前であれば、レイヤのダイアログボックスのレイヤ名の左に
    チェック入れればいいんじゃないかなと。

    建築屋でない(設備工事屋)私は、書くレイヤは常にゼロ(デフォルト)
    モデルを分けたいときは、それらを選択してエンティティ情報で
    レイヤを移動させています。
    (スケッチアップの講習会で慣れないうちは「書くレイヤ」をばらばら移動
    させないほうがいいと先生に言われました。)

    見当ちがいならごめんなさい。

    ただし、レイヤが10以上たくさんある場合は、横一列にレイヤが並んだ
    プラグインみたいなほうが便利ですね。




[ 親 2966 / □ Tree ] 返信/引用返信 [メール受信/OFF] 削除キー/

▲[ 2973 ] / 返信無し
■2975 / 4階層)  Re[4]: レイヤ関係です
□投稿者/ tanabota (4回)-(2012/02/17(Fri) 14:35:25)
    hashik30さん、こんにちは。

    書く前に選択はごもっともなんですが、レイヤ数は40を超えてます。
    その中から書くレイヤを探すのはちょっと面倒です・・・

    室内パースを書いていて、同じ壁や机でもアングル毎に表示する物が変わったり、狭いスペースを書きやすくする為に消したり、パソコンの都合上データが重いものは消せるように・・・自分が考えやすくする為にレイヤは細かく分けて書いていっています。


[ 親 2966 / □ Tree ] 返信/引用返信 [メール受信/OFF] 削除キー/

▲[ 2969 ] / 返信無し
■2978 / 3階層)  Re[3]: レイヤ関係です
□投稿者/ inostar26 (16回)-(2012/02/18(Sat) 18:06:00)
    ツールバーのレイヤ表示窓から事前に作成しておいたレイヤを選択すると◎レイヤになるので(書き込みレイヤ)ソートしたいレイヤ名を選択して作図すればよいと思います。

[ 親 2966 / □ Tree ] 返信/引用返信 [メール受信/OFF] 削除キー/
