コンポーネントについて、教えて下さい。 /初心者 (11/02/16(Wed) 13:21) #2335
`├` Re[1]: コンポーネントについて、教えて�.. /SUチョイかじり (11/02/16(Wed) 15:30) #2336
`└` Re[1]: コンポーネントについて、教えて�.. /DIGSON (11/02/16(Wed) 15:44) #2337
`└` Re[2]: コンポーネントについて、教えて�.. /初心者 (11/02/16(Wed) 16:27) #2338
`└` Re[3]: コンポーネントについて、教えて�.. /DIGSON (11/02/16(Wed) 18:08) #2339
`└` 出来そうです!! /初心者 (11/02/16(Wed) 18:18) #2340

親記事　/ ▼[ 2336 ] ▼[ 2337 ]

■2335 / 親階層)

　コンポーネントについて、教えて下さい。

□投稿者/ 初心者 (6回)-(2011/02/16(Wed) 13:21:02)

自分で作成した部品を他の図面で使用する方法について、教えて下さい。
コンポーネントとして登録した後、他の図面で使用する場合、どのように
呼び出したら良いのでしょうか？

[ □ Tree ] 返信/引用返信 [メール受信/OFF] 削除キー/

▲[ 2335 ] / 返信無し

■2336 / 1階層)

　Re[1]: コンポーネントについて、教えて下さい。

□投稿者/ SUチョイかじり (4回)-(2011/02/16(Wed) 15:30:55)

初心者さま

コンポーネントフォルダは、skpファイルでは共有できます。
使用したい画面上で、ウインドウ→コンポーネント→選択で表示されるコンポーネントをクリックすると、登録したものが一覧のなかに表示されますけど。。。

[ 親 2335 / □ Tree ] 返信/引用返信 [メール受信/OFF] 削除キー/

▲[ 2335 ] / ▼[ 2338 ]

■2337 / 1階層)

　Re[1]: コンポーネントについて、教えて下さい。

□投稿者/ DIGSON (7回)-(2011/02/16(Wed) 15:44:09)
https://digson.blogspot.com/

C:\Program Files\Google\Google SketchUp 8\Componentsフォルダ下へ保存すれば、コンポーネントとして表示されます。
他の呼び出し方として、SketchUPを起動した状態で、取り込みたいSKPファイルのアイコンをドラッグアンドドロップで"図面"内に持ち込む事も出来ます。
SketcUP内でコンポーネントの”登録・呼び出し”するより、管理が楽ですので私はこちらをよく利用します。

[ 親 2335 / □ Tree ] 返信/引用返信 [メール受信/OFF] 削除キー/

▲[ 2337 ] / ▼[ 2339 ]

■2338 / 2階層)

　Re[2]: コンポーネントについて、教えて下さい。

□投稿者/ 初心者 (7回)-(2011/02/16(Wed) 16:27:04)

作った図形を選択して、右クリック"コンポーネントを作成"で名前をつけて保存しているのですが、どこに保存されているか探してもわかりません。
その図面を立ち上げている時は、モデル内とするとでてきますが、他の図面を開いた時に呼び出そうとしてもでてきません。
二つ図面をたちあげて、コピーでもっていこうとしても出来ません。
全くの初心者で、申し訳ありません。
古いバージョンのコンポーネントファイルがあったので、中を見てみましたがみつかりませんでした。

[ 親 2335 / □ Tree ] 返信/引用返信 [メール受信/OFF] 削除キー/

▲[ 2338 ] / ▼[ 2340 ]

■2339 / 3階層)

　Re[3]: コンポーネントについて、教えて下さい。

□投稿者/ DIGSON (8回)-(2011/02/16(Wed) 18:08:02)
https://digson.blogspot.com/

2011/02/16(Wed) 18:13:03 編集(投稿者)

コンポーネントの”登録・呼び出し”という表現がまずかったかな・・・。

"コンポーネントを作成"をしても、その図形ファイルの中でコンポーネント化
されているだけです。呼び出したいモデルのファイルを試しに
C:\Program Files\Google\Google SketchUp 8\Components\Components Samplerへ
移動してください。

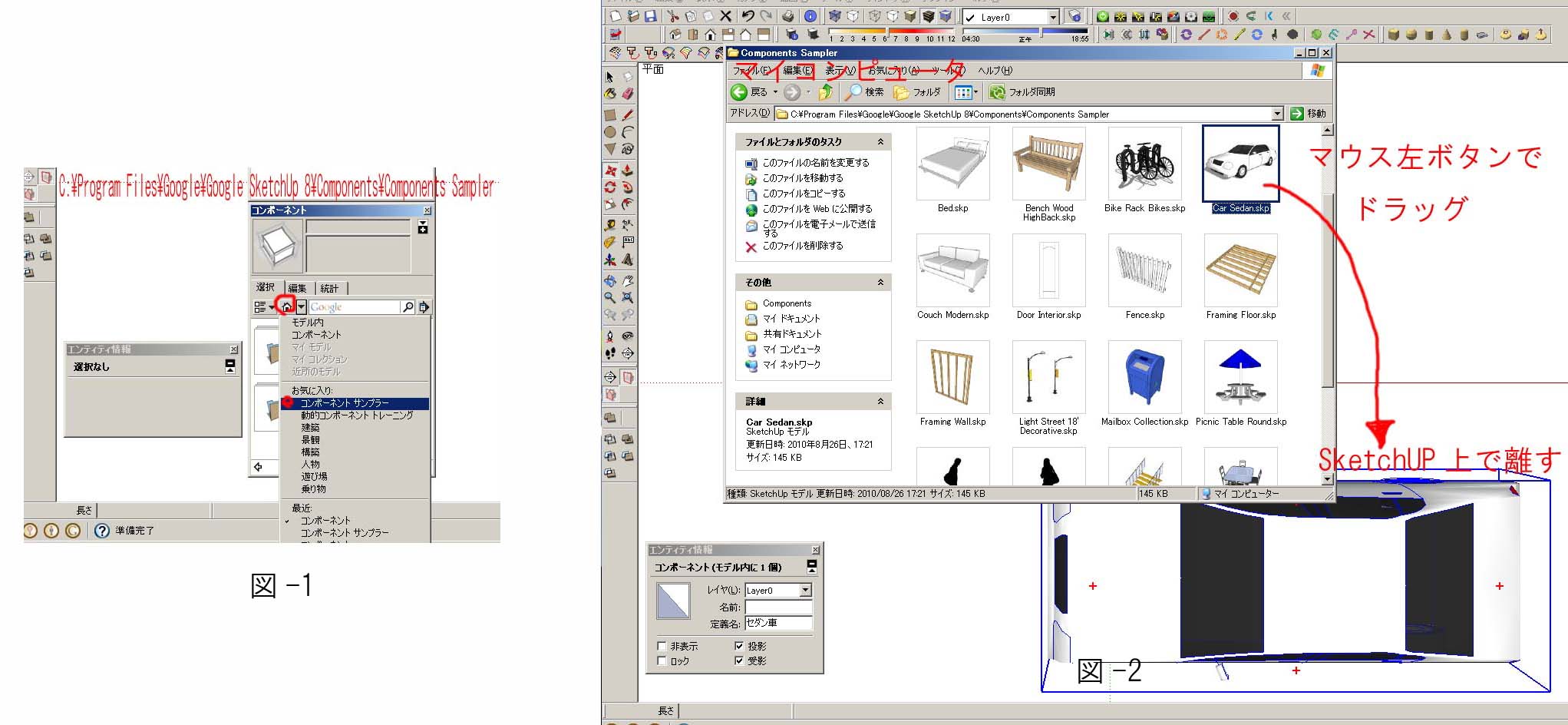

その後SketchUPを起動し、コンポーネントをご覧ください。（図-1）

ファイルをドラッグドロップで取り込む場合、SketchUPを2つ起動する必要はありません。（図-2）

もっとも同じバージョンのSketchUPを2つ起動していれば、片方でモデルを選択コピーし、
もう片方で貼り付け（又は所定の位置で貼り付け）による受け渡しは可能なはずですが・・・

2043×944 => 240×110

su.jpg/210KB

[ 親 2335 / □ Tree ] 返信/引用返信 [メール受信/OFF] 削除キー/

▲[ 2339 ] / 返信無し

■2340 / 4階層)

　出来そうです!!

□投稿者/ 初心者 (8回)-(2011/02/16(Wed) 18:18:37)

ありがとうございます。
今早速してみましたら、コンポーネントを保存したつもりが図面全部が保存されて
しまっていました。
色々試してみます。ありがとうございました。

[ 親 2335 / □ Tree ] 返信/引用返信 [メール受信/OFF] 削除キー/
